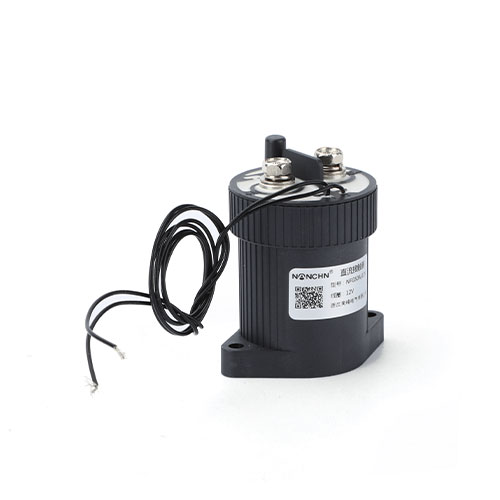

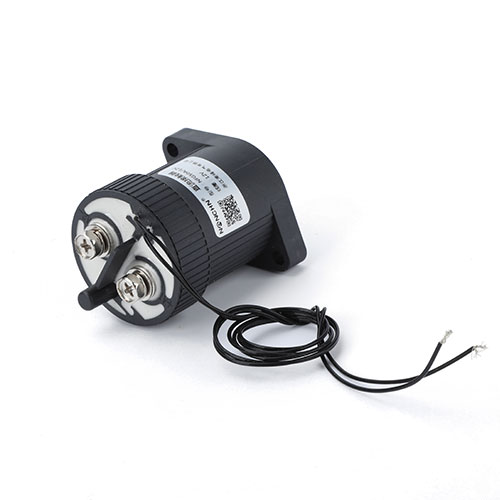

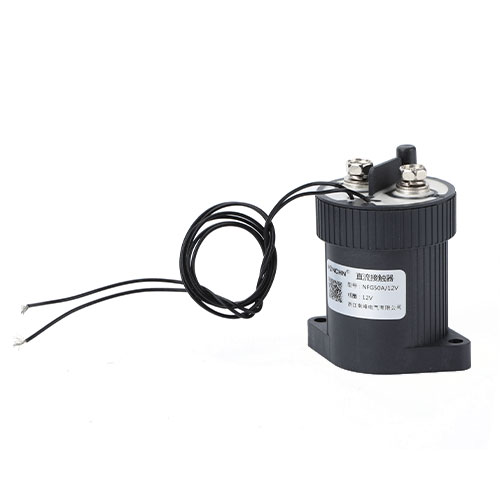

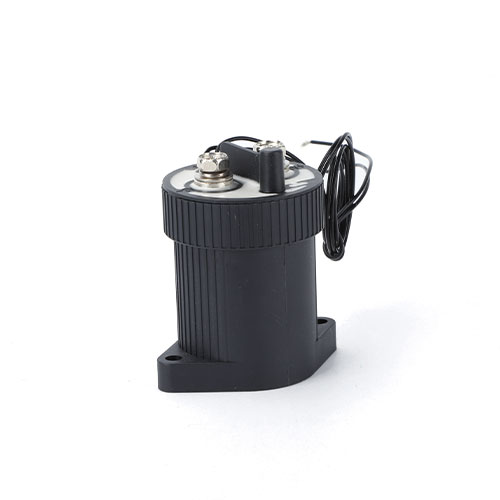

Переключающая способность контактов 50 А. Постоянные магниты создают поперечное магнитное поле для обеспечения отключения при высоком напряжении постоянного тока.
InquiryФункции
• Полностью герметичная конструкция с уровнем защиты IP67.
• Небольшой размер и малый вес.
• Полностью соответствует требованиям ROHS.
• Применимо к системам предварительной зарядки электромобилей, выключателям батарей и резервным источникам питания, управлению питанием постоянного тока, защите цепей и т. д.
Параметры производительности
|
Параметр |
Единица |
Данные |
|
|
Основная форма обратной связи |
/ |
Один нормальный открытый |
|
|
Рабочее напряжение контакта |
В (постоянный ток) |
12–1000 |
|
|
Номинальная управляющая способность |
/ |
50А 450В (DC-1) |
|
|
Номинальная кратковременная выдерживаемая сила тока и длительность воздействия. |
/ |
100А 300с |
|
|
200А 30с |
|||
|
Падение контактного напряжения |
мВ |
≤80@50A |
|
|
Время срабатывания (включая отскок при контакте) |
РС |
≤25 |
|
|
время выпуска |
РС |
≤12 |
|
|
Время отклика контакта |
РС |
≤6 |
|
|
Максимально допустимый ток отключения (допускается только одно отключение) |
/ |
350А, 80В |
|
|
Срок службы под нагрузкой (неполяризованная, чисто резистивная нагрузка) |
время |
50А, 450В |
5000 |
|
50А, 750В |
2000 |
||
|
50А, 1000В |
1000 |
||
|
механический срок службы |
время |
1 000,00 |
|
|
сопротивление изоляции |
МОм |
100 (при напряжении 500 В (постоянный ток)) |
|
|
Выдерживаемое напряжение |
В (переменный ток) |
2200 В (переменный ток) 50 Гц/60 Гц (ток утечки ≤1 мА) |
|
|
Рабочая температура |
℃ |
-40~+85 |
|
|
Рабочая влажность |
/ |
5%–90% |
|
|
Удар, 11 мс, половина синусоидальной волны, пиковое значение |
Г |
20 |
|
|
Вибрация, синусоидальная волна, 80–2000 Гц, пиковое значение |
Г |
20 |
|
|
Номинальный рабочий цикл |
/ |
Непрерывная рабочая обязанность |
|
|
Вес (приблизительно) |
г |
170 |
|
|
Способ установки |
/ |
произвольный |
|
Параметры катушки
|
Тип катушки |
Неэнергосберегающий тип |
||
|
Номинальное напряжение катушки (Us) |
12 В (постоянный ток) |
24 В (постоянный ток) |
48 В (постоянный ток) |
|
Диапазон рабочего напряжения (при 20℃) |
85% нас ~ 110% нас |
||
|
Напряжение срабатывания датчика (В (постоянный ток)) при 20℃ |
≤9 |
≤18 |
≤36 |
|
Напряжение отпускания (В (постоянный ток)) при 20℃ |
≥1 |
≥2 |
≥4 |
|
Максимальный импульсный ток катушки (А) |
/ |
/ |
/ |
|
Максимальное время скачка напряжения (мс) |
/ |
/ |
/ |
|
Ток удержания катушки (А) при 20℃ |
≤0,6 |
≤0,3 |
≤0,15 |
|
Мощность удержания катушки (Вт) при 20℃ |
≤6 |
≤6 |
≤6 |
Примечание:
1. Номинальный электрический ресурс изделия рассчитан на основе испытаний с резистивной нагрузкой, при этом максимальная индуктивность нагрузки не должна превышать 27 мкГн; информацию об индуктивных нагрузках см. на заводе-изготовителе.
2. Приведенный выше рисунок построен на основе оценки тестовых и косвенных данных. Рекомендуется, чтобы пользователи проводили тесты и подтверждения в соответствии с фактическим режимом использования.
3. Если диэлектрическое напряжение пробоя и сопротивление изоляции изделия меньше параметров, указанных в таблице параметров изделия, считается, что изделие достигло конца своего срока службы.
Описание модели

①: Модель продукта
②: Контактное напряжение: (N: низкое напряжение; G: высокое напряжение)
③: Номинальный рабочий ток: "50" = 50 А
④: A: Оснащен энергосберегающей печатной платой.
⑤: B: Одно нормальное закрытие; (Нет: Одно нормальное открытие)
⑥: C: Магнитная защелка
⑦: D: Одиночная катушка
⑧: T: Керамическое основание
⑨: S: один нормально разомкнутый вспомогательный контакт
⑩: Номинальное напряжение катушки: "6" = 6 В (постоянный ток), "12" = 12 В (постоянный ток), "24" = 24 В (постоянный ток), "48" = 48 В (постоянный ток), "72" = 72 В (постоянный ток)
⑪: Способ соединения: (N: внешняя резьба; K: внутренняя резьба)
⑫: Способ установки: (Нет: установка снизу)
⑬: Специальный код клиента: 01-99
Пример: NFG50DK/24 указывает, что номинальный ток нагрузки изделия составляет 50 А (резистивный), основной контакт — один нормально разомкнутый (внутренняя резьба), напряжение катушки — 24 В постоянного тока, и используется способ монтажа снизу.

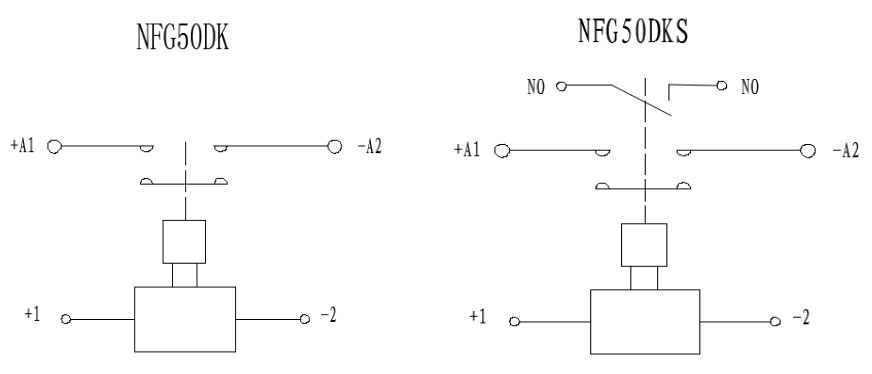

Принцип работы схемы

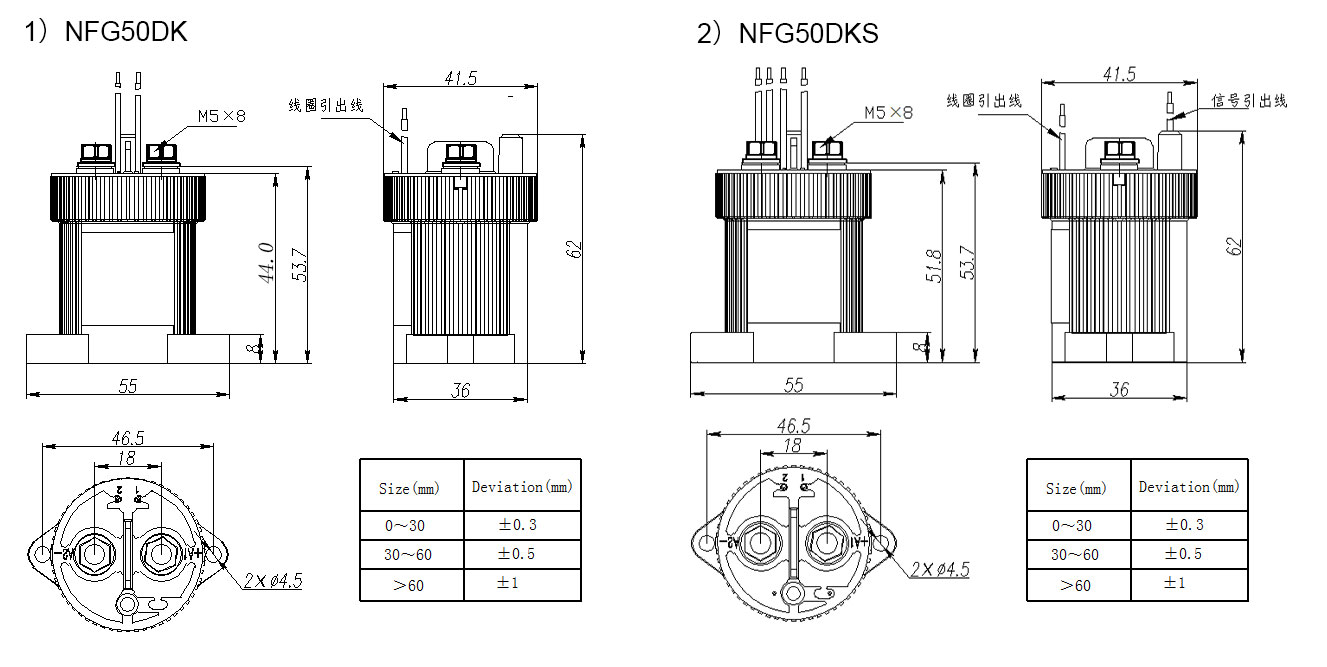

Схема габаритных размеров

Меры предосторожности при применении
