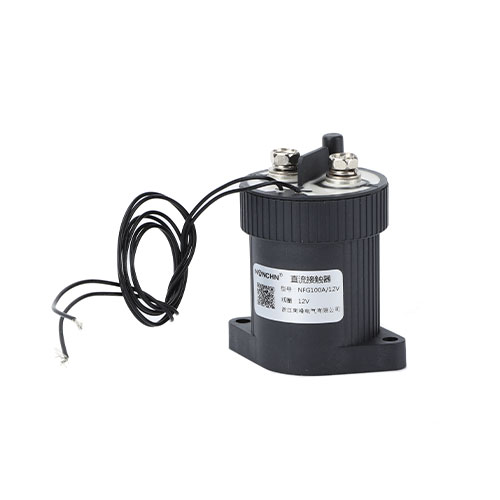

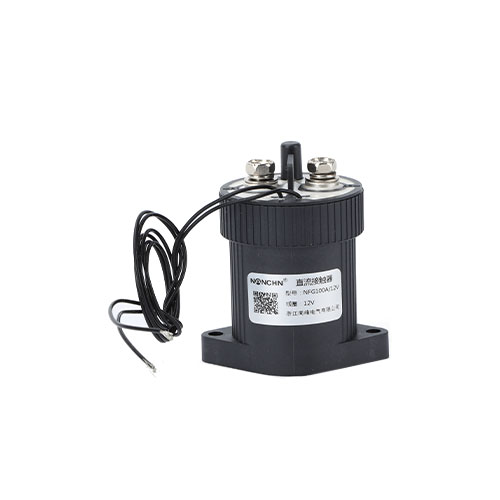

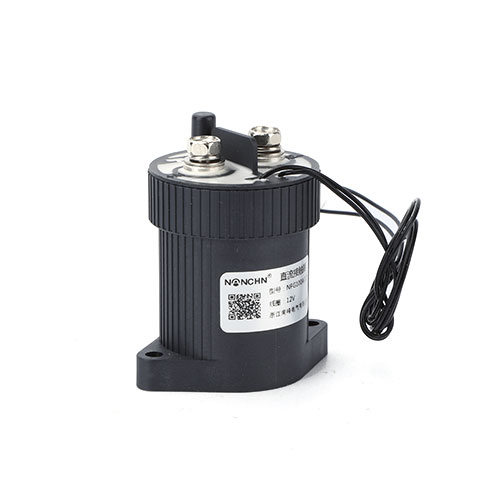

Реле постоянного тока NFG100DK

Функции

• Полностью герметичная конструкция с уровнем защиты IP67.

• Небольшой размер и малый вес.

• Полностью соответствует требованиям ROHS.

• Подходит для систем предварительной зарядки электромобилей, переключателей батарей и резервных источников питания, управления питанием постоянного тока, защиты цепей и т. д.

Параметры производительности

Параметры катушки

Примечание:

1. Номинальная электрическая износостойкость изделия определяется на основе испытаний с резистивной нагрузкой, при этом максимальная индуктивность нагрузки не превышает 27 мкГн; информацию об индуктивных нагрузках см. на заводе-изготовителе.

2. Приведенный выше рисунок построен на основе оценки тестовых и косвенных данных. Рекомендуется, чтобы пользователи проводили тесты и подтверждения, исходя из фактического сценария использования.

3. Если диэлектрическое напряжение пробоя и сопротивление изоляции изделия меньше параметров, указанных в таблице параметров изделия, считается, что изделие достигло конца своего срока службы.

Описание модели

①: Модель продукта

②: Контактное напряжение: (N: низкое напряжение; G: высокое напряжение)

③: Номинальный рабочий ток: "100" = 100 А

④: A: Оснащен энергосберегающей печатной платой.

⑤: B: Одно нормальное закрытие; (Нет: Одно нормальное открытие)

⑥: C: Магнитная защелка

⑦: D: Одиночная катушка

⑧: T: Керамическое основание

⑨: S: один нормально разомкнутый вспомогательный контакт

⑩: Номинальное напряжение катушки: "6" = 6 В (постоянный ток), "12" = 12 В (постоянный ток), "24" = 24 В (постоянный ток), "48" = 48 В (постоянный ток), "72" = 72 В (постоянный ток)

⑪: Способ соединения: (N: Внешняя резьба; K: Внутренняя резьба)

⑫: Способ установки: (Нет: установка снизу)

⑬: Специальный код клиента: 01-99

Пример: NFG100DK/24V указывает, что номинальный ток нагрузки изделия составляет 100 А (резистивный), основной контакт — один нормально разомкнутый (внутренняя резьба), напряжение катушки — 24 В постоянного тока, и используется способ установки снизу.

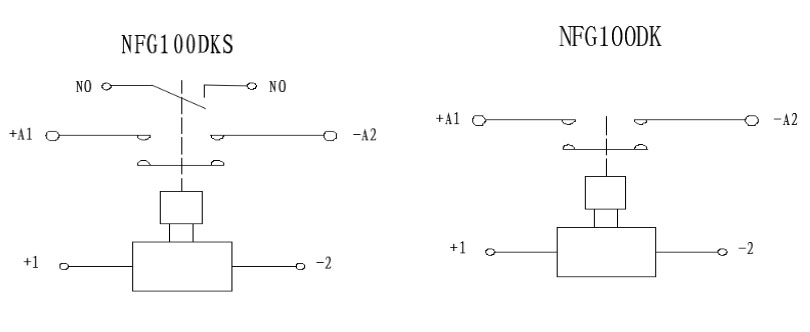

Принцип работы схемы

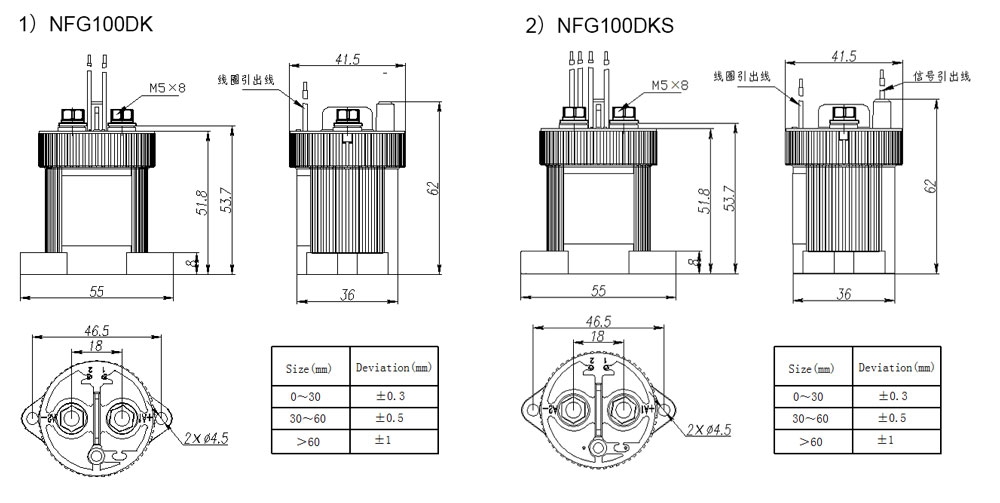

Схема габаритных размеров

Меры предосторожности при применении

• При установке реле всегда используйте шайбу, чтобы предотвратить ослабление винта.
  Диапазон крутящего момента для затяжки винтов указан ниже. Превышение максимального значения крутящего момента может привести к поломке изделия.
  Крутящий момент контактной клеммы (винт M5): 3,5-4,5 Нм.
  Крутящий момент в точке установки: 2,3 Нм. Макс.
• Контакты этого реле неполярны, поэтому при подключении контактов следуйте маркировке на торцевой крышке изделия. Мы рекомендуем устанавливать варисторы в качестве защиты от перенапряжения для моделей без энергосберегающих плат. Следует избегать диодов, так как они могут снизить способность изделия к отключению.
• Не используйте изделия, которые упали.
• Избегайте установки изделия в местах с сильным магнитным полем (рядом с трансформатором или магнитом) или вблизи объектов, излучающих тепло.
• Срок службы электрического
  реле. Это высоковольтное реле постоянного тока. В режиме предельного пробоя оно может потерять свою функцию прерывания. Поэтому не используйте его в условиях, превышающих его коммутационную способность и срок службы (рассматривайте это реле как изделие с заданным сроком службы и заменяйте его при необходимости). После потери реле способности прерывать ток может произойти перегорание окружающих компонентов. Поэтому тщательно проектируйте принципиальную схему, чтобы обеспечить прерывание питания в течение 1 секунды.
• Срок
  службы газа внутри реле определяется температурой внутри контактной камеры (т. е. температурой окружающей среды плюс повышение температуры, вызванное включением контактов). Поэтому важно обеспечить поддержание температуры окружающей среды в диапазоне от -40 до +85℃.
• Если катушка и контакты реле постоянно подвергаются воздействию номинального напряжения (или тока), а затем питание отключается и сразу же включается, температура катушки повысится, что приведет к увеличению ее сопротивления. Это, в свою очередь, повысит напряжение срабатывания устройства, потенциально превышая номинальное напряжение срабатывания. В таких случаях следует принять следующие меры: уменьшить ток нагрузки, ограничить время непрерывного включения или использовать напряжение катушки выше номинального напряжения срабатывания.
• При работе с резистивными нагрузками применяются номинальные параметры главного контакта, указанные в номинальном состоянии. Если используются индуктивные нагрузки (L-нагрузки) и L/R > 1 миллисекунда, то параллельно индуктивной нагрузке следует подключить устройство защиты от перенапряжения.
• Мощность цепи управления катушкой изделия должна быть больше мощности самой катушки изделия, иначе производительность резки изделия снизится.
• Следует избегать попадания мусора и масляных пятен на главный контакт, а внешний клеммный разъем должен обеспечивать надежный контакт с главным контактом изделия, иначе это может привести к чрезмерному нагреву разъема. Одновременно с этим, соединительный провод, подключенный к изделию, должен обладать необходимой проводимостью, чтобы предотвратить перегрев и сократить срок его службы (площадь поперечного сечения соединительного провода, подключаемого к главному контакту, должна быть более 35 мм²).
