Контактор постоянного тока серии NFG

Реле постоянного тока NFG150A

Реле постоянного тока NFG150A

Переключающая способность контактов 150 А. Постоянные магниты создают поперечное магнитное поле для обеспечения отключения при высоком напряжении постоянного тока.

  • Реле постоянного тока NFG150A
  • Реле постоянного тока NFG150A
  • Реле постоянного тока NFG150A
  • Реле постоянного тока NFG150A
ОНЛАЙН-СЕРВИС

TEL:+86-577-62797256 62776658

FAX:+86-577-62797257

EMAIL:king@kingnan.com

Inquiry

Функции

• Полностью герметичная конструкция с уровнем защиты IP67.

• Энергосберегающая катушка, снижающая удерживающую нагрузку.

• Полностью соответствует требованиям ROHS.

• Подходит для использования в качестве выключателей батарей, резервных источников питания, управления постоянным током, защиты цепей и т. д.

Параметры производительности

Параметр

Единица

Ценить

Основная форма обратной связи

/

Один нормальный открытый

Рабочее напряжение контакта

В (постоянный ток)

12–1000

Номинальная управляющая способность

/

150А 450В (DC-1)

Номинальная кратковременная выдерживаемая сила тока и длительность воздействия.

/

150А 1200с

400A 300S

Падение контактного напряжения

мВ

≤80 при токе 100 А

Время срабатывания (включая отскок при контакте)

РС

≤25

время выпуска

РС

≤12

Время отклика контакта

РС

≤6

Максимальный ток отключения (только одно отключение)

/

1500 А; 100 В

Электрическая стойкость при изменяющихся условиях нагрузки (неполяризованная, чисто резистивная нагрузка)

время

150А, 450В

5000 раз

150А, 750В

1500 раз

150А, 1000В

1000 раз

механический срок службы

время

1,00,000

Вспомогательный контакт

(Необязательный)

Форма обратной связи

/

Один нормальный открытый

Номинальная контактная нагрузка

/

2А/30В (постоянный ток), 3А/125В (переменный ток)

Минимальная контактная нагрузка

/

100 мА/8 В

сопротивление изоляции

МОм

100 (при напряжении 500 В (постоянный ток))

Выдерживаемое напряжение

В (переменный ток)

3500 В (переменный ток) 50 Гц/60 Гц (ток утечки ≤1 мА)

1000 В (переменный ток) 50 Гц/60 Гц (между вспомогательными контактами)

Рабочая температура

-40~+85

Рабочая влажность

/

5%–90% относительной влажности

высота

м

4000

Удар, 11 мс, половина синусоидальной волны, пиковое значение

Г

20

Вибрация, синусоидальная волна, 80–2000 Гц, пиковое значение

Г

20

Номинальная нагрузка

/

Непрерывная рабочая обязанность

Вес (приблизительно)

г

380

Способ установки

/

произвольный

Параметры катушки

Рабочее напряжение катушки (В (постоянный ток))

12

двадцать четыре

Максимальное напряжение катушки (В (постоянный ток))

36

36

Максимальный импульсный ток катушки (А)

3.8

3.8

Максимальное время скачка напряжения (мс)

≤110

≤110

Мощность, необходимая для поддержания работоспособности катушки (Вт)

≤5.0

≤5.0

Напряжение срабатывания датчика (В (постоянный ток))

≤9

≤9

Напряжение отпускания (В (постоянный ток))

≤7

≤7

Полярность катушки

Красный провод (положительный полюс), черный провод (отрицательный полюс)

Примечание:

1. Номинальная электрическая износостойкость изделия определяется на основе испытаний с резистивной нагрузкой, при этом максимальная индуктивность нагрузки не превышает 300 мкГн; информацию об индуктивных нагрузках см. на заводе-изготовителе.

2. Приведенный выше рисунок построен на основе оценки тестовых и косвенных данных. Рекомендуется, чтобы пользователи проводили тесты и подтверждения в соответствии с фактическим режимом использования.

3. Если диэлектрическое напряжение пробоя и сопротивление изоляции изделия меньше параметров, указанных в таблице параметров изделия, считается, что изделие достигло конца своего срока службы.

Описание модели

①: Модель продукта

②: Контактное напряжение: (N: низкое напряжение; G: высокое напряжение)

③: Номинальный рабочий ток: "150" = 150 А

④: A: Оснащен энергосберегающей печатной платой.

⑤: B: Один нормально закрытый; (Нет: Один нормально открытый)

⑥: C: Магнитная защелка

⑦: D: Одиночная катушка

⑧: T: Керамическое основание

⑨: S: Один нормально разомкнутый вспомогательный контакт

⑩: Номинальное напряжение катушки: "6" = 6 В (постоянный ток), "12" = 12 В (постоянный ток), "24" = 24 В (постоянный ток), "48" = 48 В (постоянный ток), "72" = 72 В (постоянный ток)

⑪: Способ соединения: (N: Внешняя резьба; K: Внутренняя резьба)

⑫: Способ установки: (Нет: установка снизу)

⑬: Специальный код клиента: 01-99

Пример: NFG150AS указывает, что номинальный ток нагрузки изделия составляет 150 А (резистивный), основной контакт представляет собой один нормально разомкнутый (наружная резьба) с одним нормально разомкнутым вспомогательным контактом, напряжение катушки составляет (9~36) В (постоянный ток), и используется способ установки снизу.

Принцип работы схемы

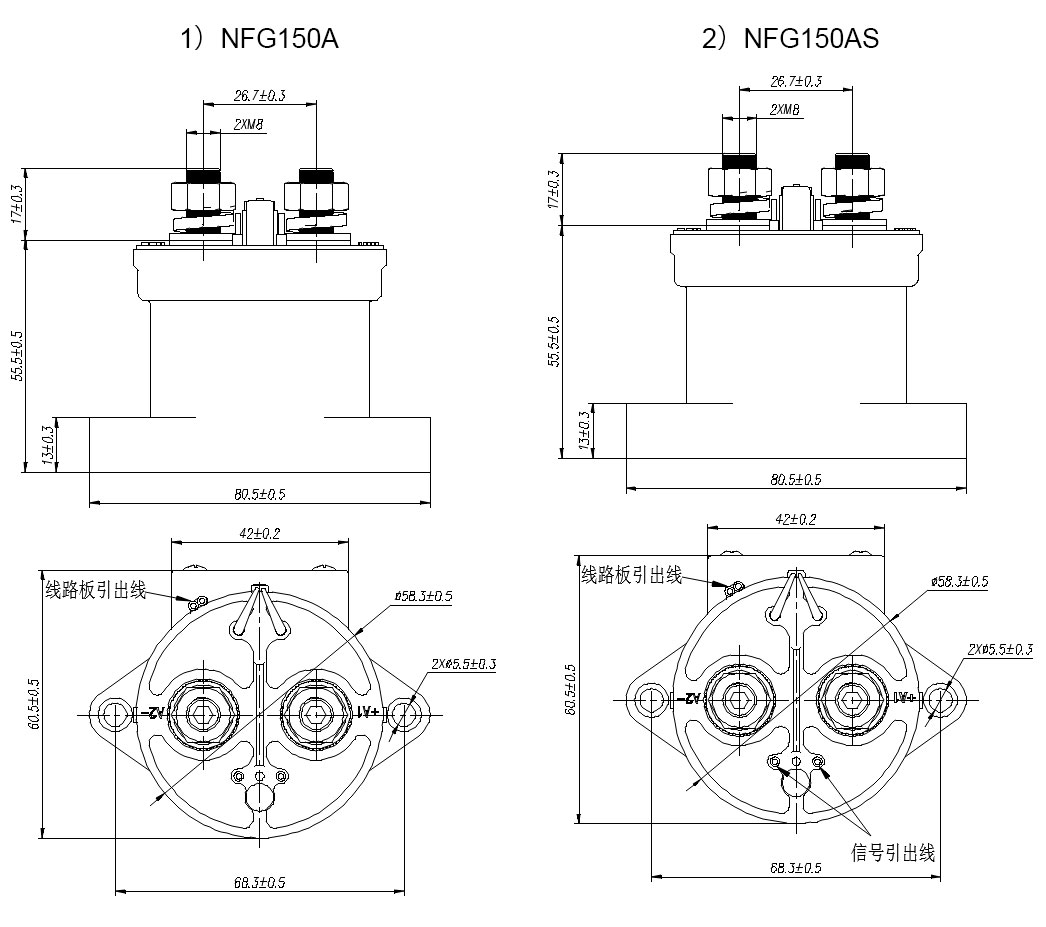

Схема габаритных размеров

Меры предосторожности при применении
