Реле постоянного тока NFG300A

Характеристики
• Полностью герметичная конструкция, уровень защиты IP67.

• Энергосберегающие катушки для снижения нагрузки на них.
   Полностью соответствуют требованиям ROHS.

• Подходит для использования в качестве выключателя батареи и источника резервного питания, управления постоянным током, защиты цепей и т. д.

Параметры производительности

Параметры катушки

Примечание:

1. Номинальный электрический ресурс изделия определяется на основе испытаний с резистивной нагрузкой, при этом максимальная индуктивность нагрузки не превышает 300 мкГн; при наличии индуктивных нагрузок следует обратиться на завод-изготовитель.

2. Приведенная выше цифра является приблизительной оценкой, основанной на данных тестирования и предположений, и рекомендуется, чтобы пользователи проводили тестирование и подтверждение на основе фактического использования схемы.

3. Если диэлектрическое напряжение пробоя и сопротивление изоляции изделия меньше параметров, указанных в таблице параметров изделия, изделие считается отслужившим свой срок.

Описание модели

①: Модель продукта

②: Контактное напряжение: (нет: низкое напряжение; G: высокое напряжение)

③: Номинальный рабочий ток: "300" = 300 А

④: A: Оснащен энергосберегающей печатной платой.

⑤: B: одно нормально закрытое состояние; (None: одно нормально открытое состояние)

⑥:C: Магнитная защелка

⑦:D: Однокатушечный

⑧:Т: Керамическое основание

⑨: S: один нормально разомкнутый вспомогательный контакт

⑩: Номинальное напряжение катушки: "6" = 6 В (постоянный ток), "12" = 12 В (постоянный ток), "24" = 24 В (постоянный ток), "48" = 48 В (постоянный ток), "72" = 72 В (постоянный ток)

⑪: Способ соединения: (нет: внешняя резьба; K = внутренняя резьба)

⑫: Способ установки: (нет: установка снизу)

⑬: Специальный код клиента: 01-99

Пример: NFG300AS указывает, что номинальный ток нагрузки изделия составляет 300 А (резистивный), основной контакт — один нормально разомкнутый (наружная резьба) с одним нормально разомкнутым вспомогательным контактом, напряжение катушки — (9-36) В (постоянный ток), способ установки — нижний.

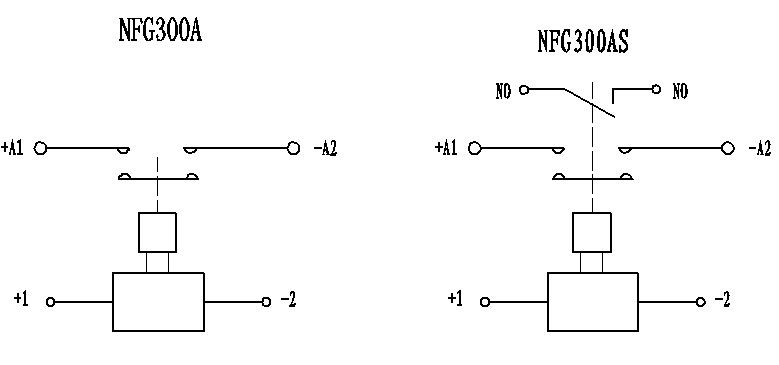

Принцип работы схемы

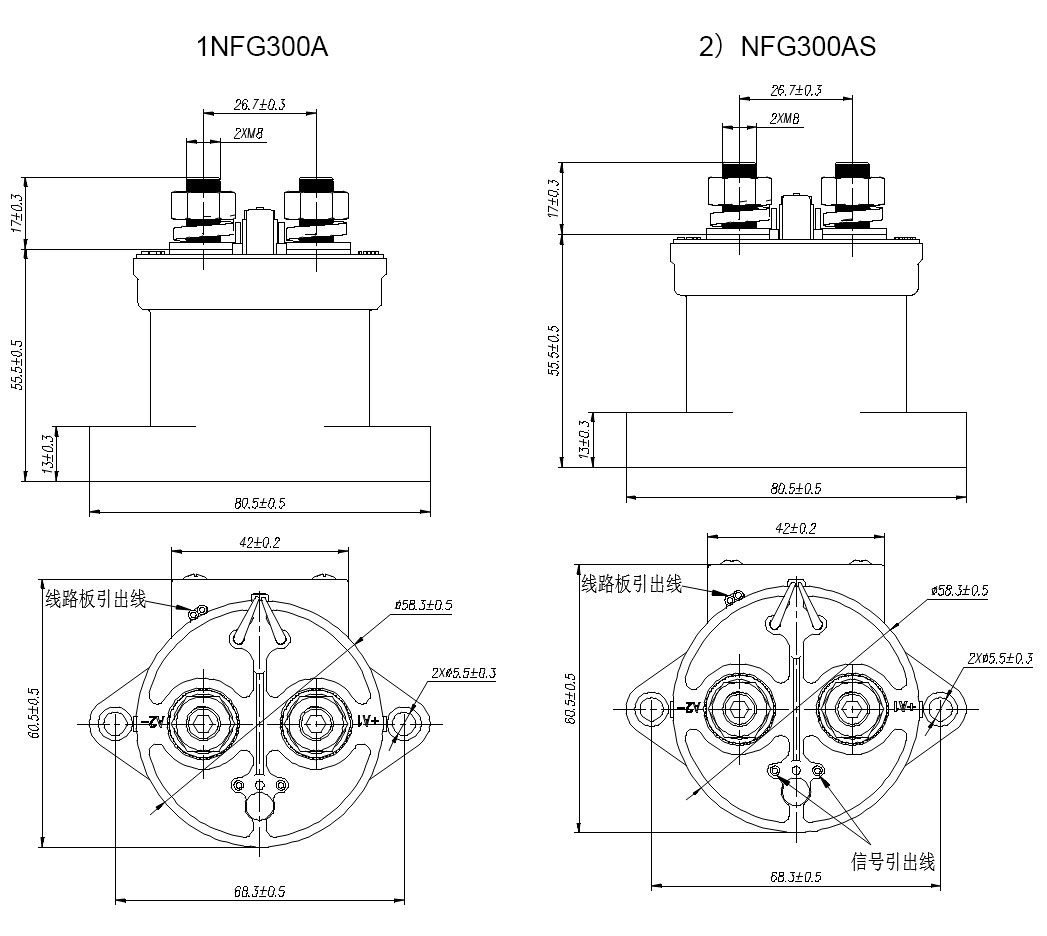

Схема габаритных размеров

Меры предосторожности при применении

• При установке реле следует использовать шайбы, чтобы предотвратить ослабление винтов.
  Диапазон крутящего момента для затяжки винтов указан ниже. Превышение максимального значения крутящего момента может привести к поломке изделия.
  Крутящий момент клеммы главного контакта (гайка M8): 8-10 Н·м.
  Крутящий момент в месте установки: 1,7~3,5 Н·м.
• Катушка этого реле имеет полярность, поэтому при подключении катушки следуйте инструкциям на изделии; контакты также имеют полярность, и при их подключении следует соблюдать маркировку на изделии. Вариант с энергосберегающей платой оснащен схемой защиты от обратного скачка напряжения, поэтому больше нет необходимости использовать устройства защиты от перенапряжения.
• Не используйте упавшие предметы.
• Избегайте установки изделия в местах с сильными магнитными полями (рядом с трансформаторами или магнитами) или вблизи объектов, излучающих тепло.
• Электрический ресурс.
  Это реле представляет собой высоковольтный выключатель постоянного тока, и в режиме окончательного пробоя оно может потерять свою функцию отключения. Поэтому не используйте его в состоянии, превышающем его коммутационную способность и срок службы (пожалуйста, рассматривайте это реле как изделие с указанным сроком службы и заменяйте его при необходимости). Как только реле теряет способность отключать питание, это может привести к перегоранию окружающих деталей, поэтому необходимо разработать принципиальную схему, обеспечивающую отключение питания в течение 1 секунды.
• Время диффузии газов внутри
  реле. В этом реле используются контакты в герметичном отсеке, который заполнен газом. Время диффузии газа определяется температурой внутри контактного отсека (т. е. температурой окружающей среды + повышением температуры, вызванным электрическим замыканием контактов), поэтому температура окружающей среды должна находиться в диапазоне от -40 ℃ до +85 ℃.
• Если катушка и контакты реле постоянно подключены к номинальному напряжению (или току), и питание включается сразу после отключения, температура катушки повышается, а сопротивление катушки увеличивается, что может привести к повышению напряжения срабатывания изделия, возможно, превышающего номинальное напряжение срабатывания. В этом случае следует принять следующие меры: уменьшить ток нагрузки, ограничить время непрерывного включения питания или использовать напряжение на катушке выше номинального напряжения срабатывания.
• При резистивной нагрузке применяются номинальные параметры главного контакта в номинальном значении. Если используется индуктивная нагрузка (L-нагрузка) и L/R > 1 миллисекунда, параллельно индуктивной нагрузке следует подключить устройство защиты от перенапряжения.
• Мощность цепи управления катушкой изделия должна быть больше мощности самой катушки изделия, иначе это снизит режущую способность изделия.
• Следует избегать попадания мусора и масляных пятен на главный выводной клеммный разъем, а внешний выводной разъем должен надежно контактировать с главным выводным разъемом изделия, иначе это может привести к сильному нагреву выводного разъема. Подключенные к изделию провода должны обладать необходимой проводимостью, чтобы предотвратить перегрев и сократить срок службы (площадь поперечного сечения для подключения главного контактного провода должна составлять 185 мм² или более).
• После подключения устройства, примерно через 0,1 секунды, катушка начинает автоматически переключаться. Не следует многократно выключать устройство в этом положении, так как это может повредить реле.
