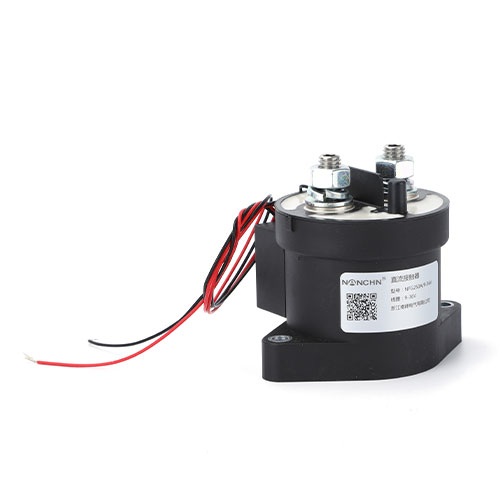

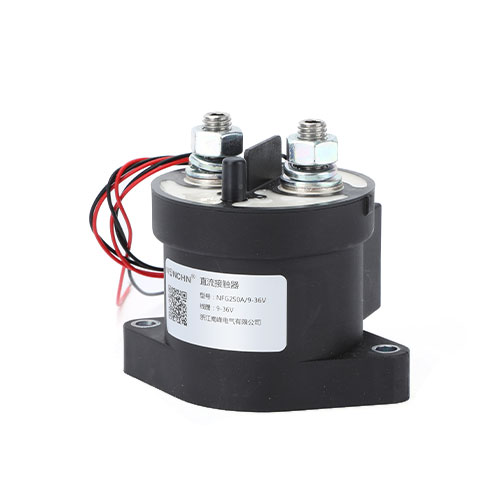

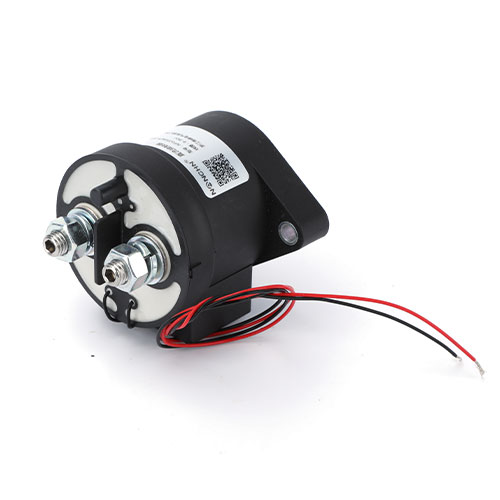

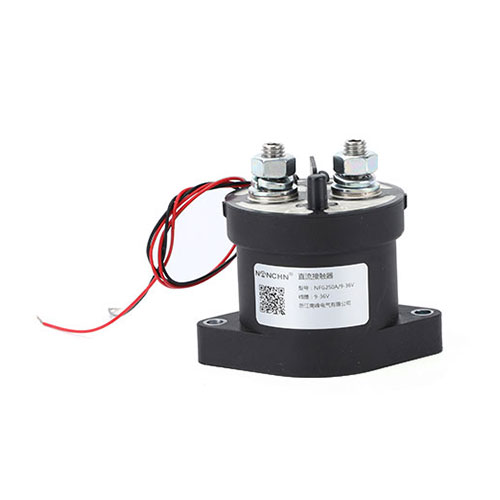

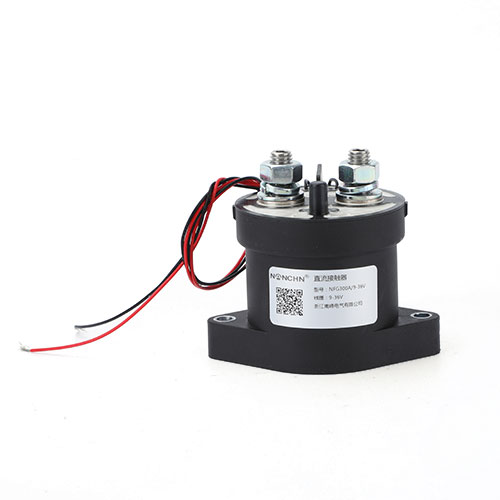

Контактор постоянного тока NFG250D

Функции

• Полностью герметичная конструкция с уровнем защиты IP67.

• Энергосберегающая катушка, снижающая удерживающую нагрузку.

• Полностью соответствует требованиям ROHS.

• Подходит для использования в качестве выключателей батарей, резервных источников питания, управления постоянным током, защиты цепей и т. д.

Параметры производительности

Параметры катушки

Примечание:

1. Номинальная электрическая износостойкость изделия определяется на основе испытаний с резистивной нагрузкой, при этом максимальная индуктивность нагрузки не превышает 300 мкГн; информацию об индуктивных нагрузках см. на заводе-изготовителе.

2. Приведенный выше рисунок построен на основе оценок, полученных в ходе тестирования, и косвенных данных. Рекомендуется, чтобы пользователи проводили тестирование и подтверждали результаты, исходя из фактического сценария использования.

3. Если диэлектрическое напряжение пробоя и сопротивление изоляции изделия меньше параметров, указанных в таблице параметров изделия, считается, что изделие достигло конца своего срока службы.

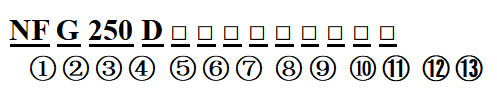

Описание модели

①: Модель продукта

②: Контактное напряжение: (N: низкое напряжение; G: высокое напряжение)

③: Номинальный рабочий ток: "250" = 250 А

④: A: Оснащен энергосберегающей печатной платой.

⑤: B: Одно нормальное закрытие; (Нет: Одно нормальное открытие)

⑥: C: Магнитная защелка

⑦: D: Одиночная катушка

⑧: T: Керамическое основание

⑨: S: один нормально разомкнутый вспомогательный контакт

⑩: Номинальное напряжение катушки: "6" = 6 В (постоянный ток), "12" = 12 В (постоянный ток), "24" = 24 В (постоянный ток), "48" = 48 В (постоянный ток), "72" = 72 В (постоянный ток)

⑪: Способ соединения: (N: Внешняя резьба; K: Внутренняя резьба)

⑫: Способ установки: (Нет: установка снизу)

⑬: Специальный код клиента: 01-99

Пример: NFG250DS указывает, что номинальный ток нагрузки изделия составляет 250 А (резистивный), основной контакт представляет собой один нормально разомкнутый (наружная резьба) с одним нормально разомкнутым вспомогательным контактом, напряжение катушки — 12 В постоянного тока, и используется способ установки снизу.

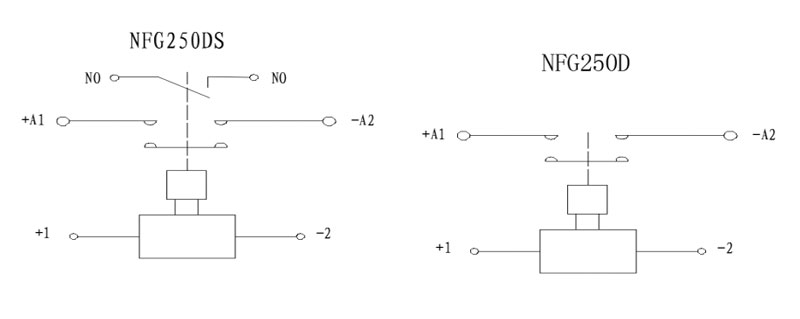

Принцип работы схемы

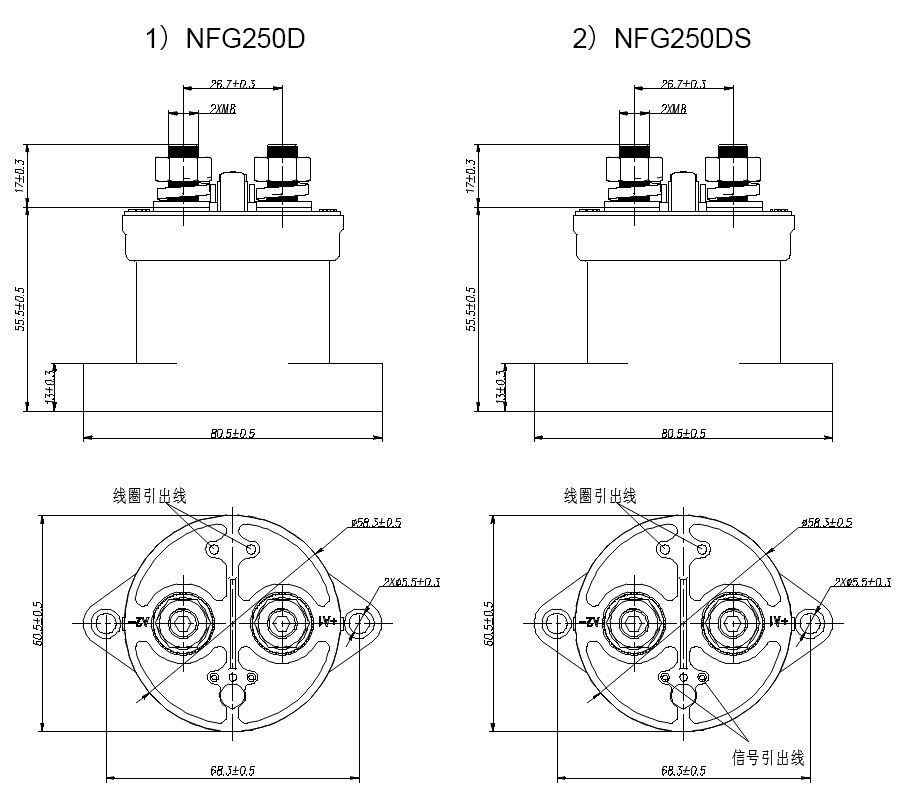

Схема габаритных размеров

Меры предосторожности при применении

• При установке реле всегда используйте шайбу, чтобы предотвратить ослабление винта.
  Диапазон крутящего момента для затяжки винтов указан ниже. Превышение максимального значения крутящего момента может привести к поломке изделия.
  Усилие на клемме главного контакта (гайка M8): 8-10 Н·м.
  Крутящий момент в точке установки: 1,7-3,5 Н·м.

• Катушка этого реле имеет полярность, поэтому её следует подключать в соответствии с маркировкой на изделии; контакты также имеют полярность, и их следует подключать в соответствии с маркировкой на изделии. Варианты с энергосберегающими платами оснащены схемой защиты от обратного скачка напряжения, поэтому нет необходимости использовать сетевой фильтр.
• Не используйте изделия, которые упали.
• Избегайте установки изделия в местах с сильным магнитным полем (рядом с трансформатором или магнитом) или вблизи объектов, излучающих тепловое излучение.
• Срок службы электрического
  реле. Это высоковольтный выключатель постоянного тока. В режиме предельного пробоя оно может потерять свою функцию отключения. Поэтому не используйте его в условиях, превышающих его коммутационную способность и срок службы (рассматривайте это реле как изделие с заданным сроком службы и заменяйте его при необходимости). Как только реле потеряет свою способность к отключению, это может привести к сгоранию окружающих компонентов. Поэтому тщательно проектируйте принципиальную схему, чтобы обеспечить отключение питания в течение 1 секунды.

• Срок службы газа внутри
  реле определяется температурой внутри контактной камеры (т. е. температурой окружающей среды плюс повышение температуры, вызванное нахождением газа под напряжением на контактах). Поэтому необходимо обеспечить диапазон температуры окружающей среды от -40℃ до +85℃.

• Если катушка и контакты реле постоянно подвергаются воздействию номинального напряжения (или тока), а затем питание отключается и сразу же включается, температура катушки повышается, а сопротивление катушки увеличивается, что приводит к увеличению напряжения срабатывания устройства, которое может превысить номинальное напряжение срабатывания. В этом случае следует принять следующие меры: например, уменьшить ток нагрузки, ограничить время непрерывного включения или использовать напряжение катушки выше номинального напряжения срабатывания.
• При работе с резистивными нагрузками применяются номинальные параметры главного контакта, указанные в номинальном состоянии. Если используются индуктивные нагрузки (L-нагрузки) и L/R > 1 миллисекунда, то параллельно индуктивной нагрузке следует подключить устройство защиты от перенапряжения.
• Мощность цепи управления катушкой изделия должна быть больше мощности самой катушки изделия, иначе это снизит режущую способность изделия.
• Следует избегать попадания мусора и масляных пятен на главный выходной контакт, а внешний клеммный разъем должен обеспечивать надежный контакт с главным выходным контактом изделия, иначе это может привести к чрезмерному нагреву выходного контакта. Одновременно с этим, соединительный провод, подключенный к изделию, должен обладать необходимой проводимостью, чтобы предотвратить перегрев и сократить срок его службы (площадь поперечного сечения соединительного провода, подключенного к главному контакту, должна быть более 150 мм²).
• После включения устройства катушка начнет автоматически переключаться примерно через 0,1 секунды. Не следует многократно выключать устройство в этом положении, так как это может повредить реле.
