Контактор постоянного тока серии NFG

Реле постоянного тока NFG400A

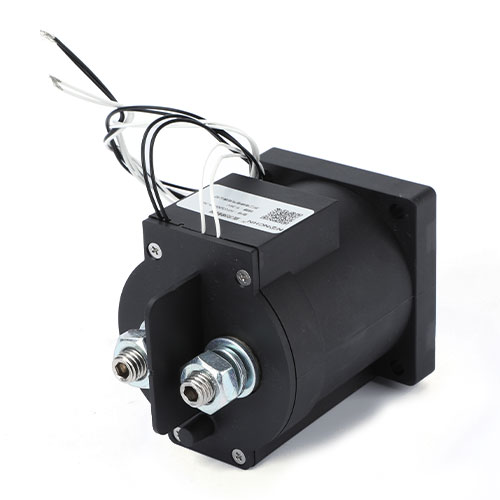

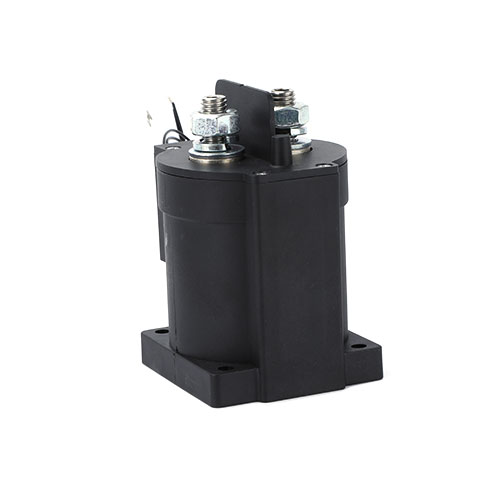

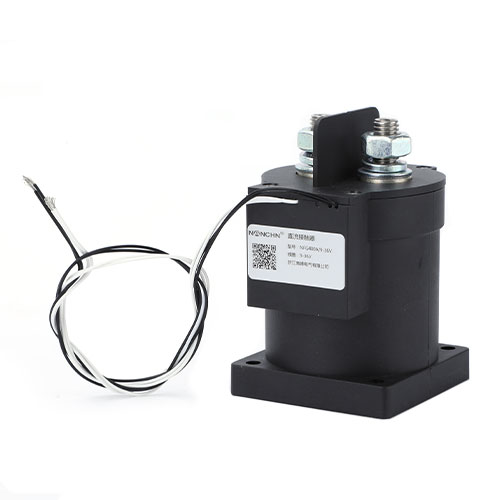

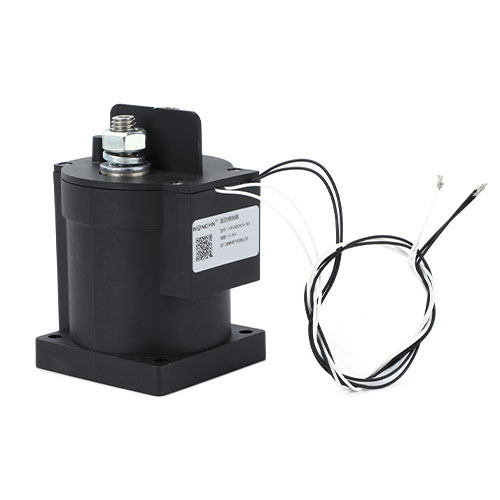

Реле постоянного тока NFG400A

Возможность переключения контактов на 400 А. Постоянный магнит создает горизонтальное магнитное поле для отключения постоянного тока высокого напряжения.

  • Реле постоянного тока NFG400A
  • Реле постоянного тока NFG400A
  • Реле постоянного тока NFG400A
  • Реле постоянного тока NFG400A
  • Реле постоянного тока NFG400A
ОНЛАЙН-СЕРВИС

TEL:+86-577-62797256 62776658

FAX:+86-577-62797257

EMAIL:king@kingnan.com

Inquiry

Функции

• Полностью герметичная конструкция, уровень защиты IP67.

• Энергосберегающие катушки для снижения несущей способности.

Полностью соответствует требованиям ROHS.

• Подходит для использования в качестве выключателя батареи и источника резервного питания, управления постоянным током, защиты цепей и т. д.

Параметры производительности

Параметр

Единица

Ценить

Основная форма обратной связи

/

Один нормальный открытый

Рабочее напряжение контакта

В (постоянный ток)

12–1000

Номинальная управляющая способность

/

400А 450В (DC-1)

Номинальная кратковременная выдерживаемая сила тока и длительность воздействия.

/

500А 1200с

700A 300S

Падение контактного напряжения

мВ

≤ 80 при токе 100 А

Время срабатывания (включая отскок при контакте)

РС

40 Макс.

время выпуска

РС

12 Макс.

Время отклика контакта

РС

6 Макс.

Максимальный отключающий ток (только один раз при включении/выключении)

/

4000; 100 В

Увеличьте электрический ресурс нагрузки (неполярной, чисто резистивной нагрузки).

время

400А, 450В

5000 раз

400А, 750В

1500 раз

400А, 1000В

1000 раз

механический срок службы

время

1,00,000

Вспомогательный контакт

(Необязательный)

форма обратной связи

/

Один нормальный открытый

Номинальная контактная нагрузка

/

2А/30В (постоянный ток), 3А/125В (переменный ток)

Минимальное значение контактной нагрузки

/

100 мА/8 В

сопротивление изоляции

МОм

100 (при напряжении 500 В (постоянный ток))

Выдерживаемое напряжение

В (переменный ток)

3500 В (переменный ток) 50 Гц/60 Гц (ток утечки ≤ 1 мА)

1000 В (переменный ток) 50 Гц/60 Гц (между вспомогательными контактами)

Рабочая температура

-40~+85

Рабочая влажность

/

5%–90% относительной влажности

высота

м

4000

Всплеск, 11 мс, половина синусоидальной волны, пиковое значение

Г

20

Вибрация, синусоидальная волна, 80-2000 Гц, пиковое значение

Г

20

Номинальная рабочая нагрузка

/

Непрерывная рабочая обязанность

Вес (приблизительно)

г

922

Способ установки

/

произвольный

Параметры катушки

Рабочее напряжение катушки (В (постоянный ток))

12

двадцать четыре

Максимальное напряжение катушки (В (постоянный ток))

36

36

Максимальный импульсный ток катушки (А)

4.5

4.5

Максимальное время скачка напряжения (мс)

≤110

≤110

Мощность, необходимая для поддержания работоспособности катушки (Вт)

≤10

≤10

Напряжение съёма (В (постоянный ток))

≤9

≤9

Напряжение отпускания (В (постоянный ток))

≤6

≤6

Полярность катушки

неполярность

Примечание:

1. Номинальный электрический ресурс изделия определяется на основе испытаний с резистивной нагрузкой, при этом максимальная индуктивность нагрузки не превышает 300 мкГн; при наличии индуктивных нагрузок следует обратиться на завод-изготовитель.

2. Приведенная выше цифра является приблизительной оценкой, основанной на данных тестирования и предположений, и рекомендуется, чтобы пользователи проводили тестирование и подтверждение на основе фактического использования схемы.

3. Если диэлектрическое напряжение пробоя и сопротивление изоляции изделия меньше параметров, указанных в таблице параметров изделия, изделие считается отслужившим свой срок.

Описание модели

①: Модель продукта

②: Контактное напряжение: (нет: низкое напряжение; G: высокое напряжение)

③: Номинальный рабочий ток: "400" = 400 А

④: A: Оснащен энергосберегающей печатной платой.

⑤: B: одно нормально закрытое состояние; (None: одно нормально открытое состояние)

⑥:C: Магнитная защелка

⑦:D: Однокатушечный

⑧:Т: Керамическое основание

⑨: S: один нормально разомкнутый вспомогательный контакт

⑩: Номинальное напряжение катушки: "6" = 6 В (постоянный ток), "12" = 12 В (постоянный ток), "24" = 24 В (постоянный ток), "48" = 48 В (постоянный ток), "72" = 72 В (постоянный ток)

⑪: Способ соединения: (нет: внешняя резьба; K = внутренняя резьба)

⑫: Способ установки: (нет: установка снизу)

⑬: Специальный код клиента: 01-99

Пример: NFG400AS указывает, что номинальный ток нагрузки изделия составляет 400 А (резистивный), основной контакт — один нормально разомкнутый (наружная резьба) с одним нормально разомкнутым вспомогательным контактом, напряжение катушки — (9-36) В (постоянный ток), способ установки — нижний.

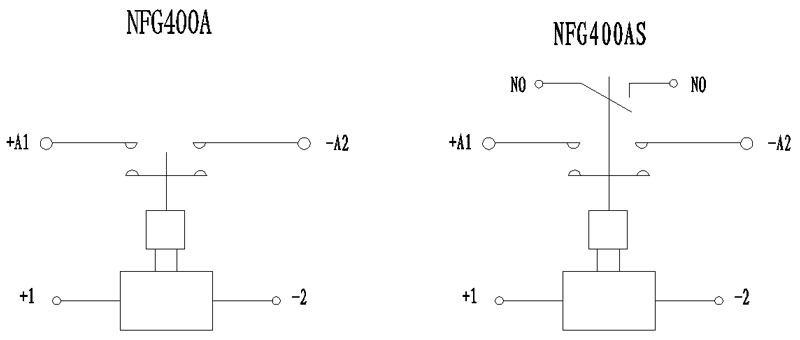

Принцип работы схемы

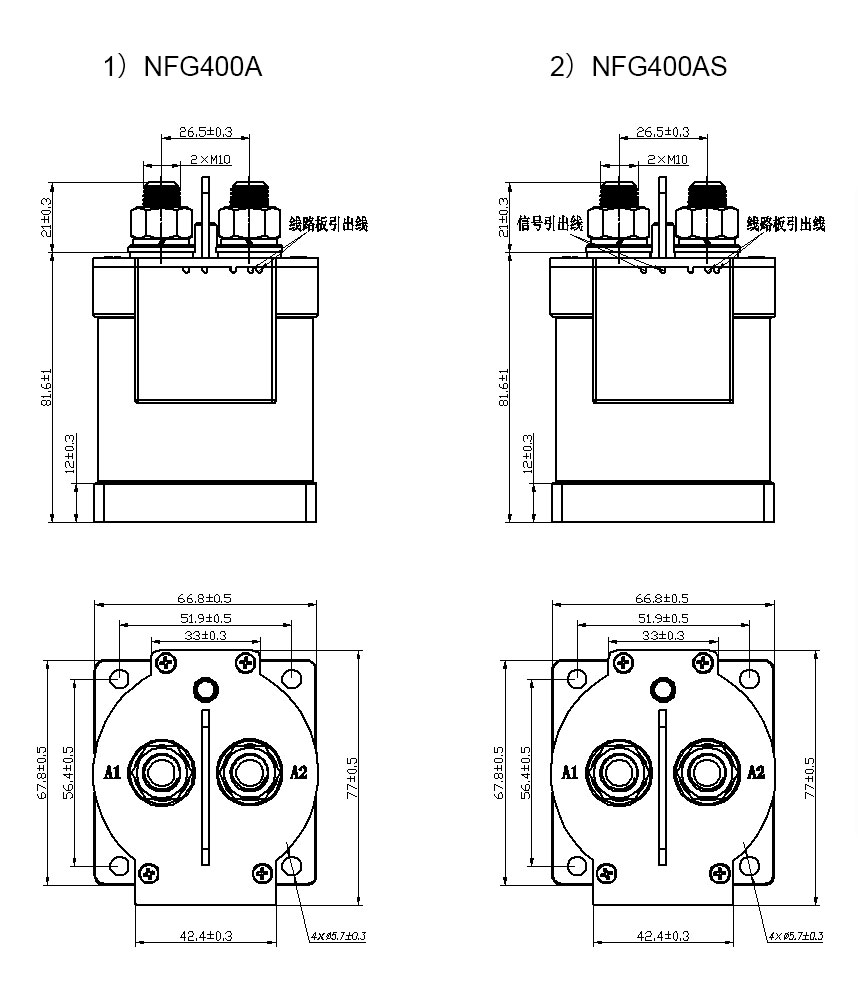

Схема габаритных размеров

Меры предосторожности при применении
